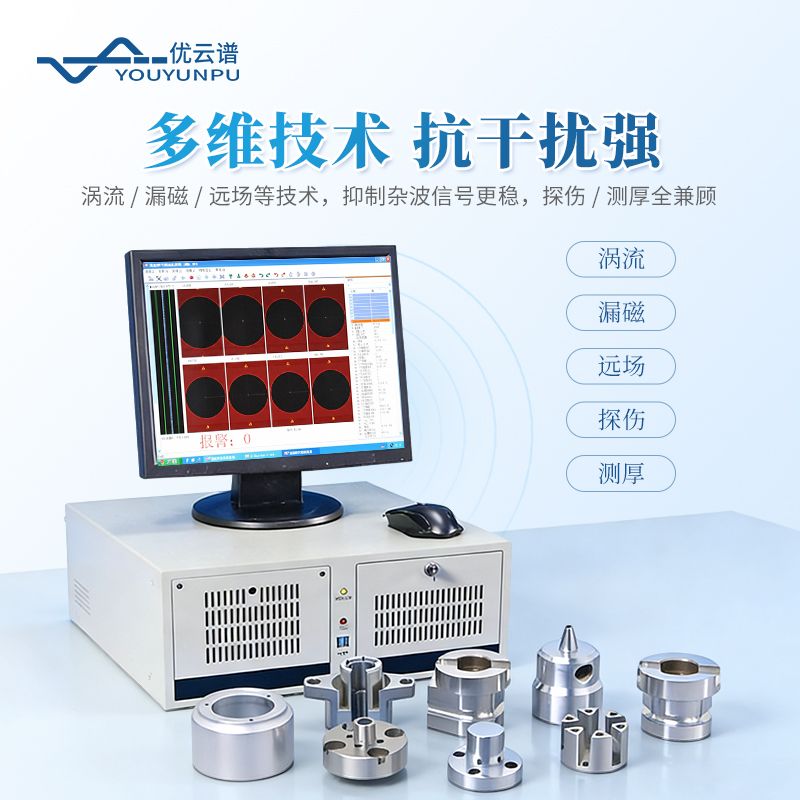

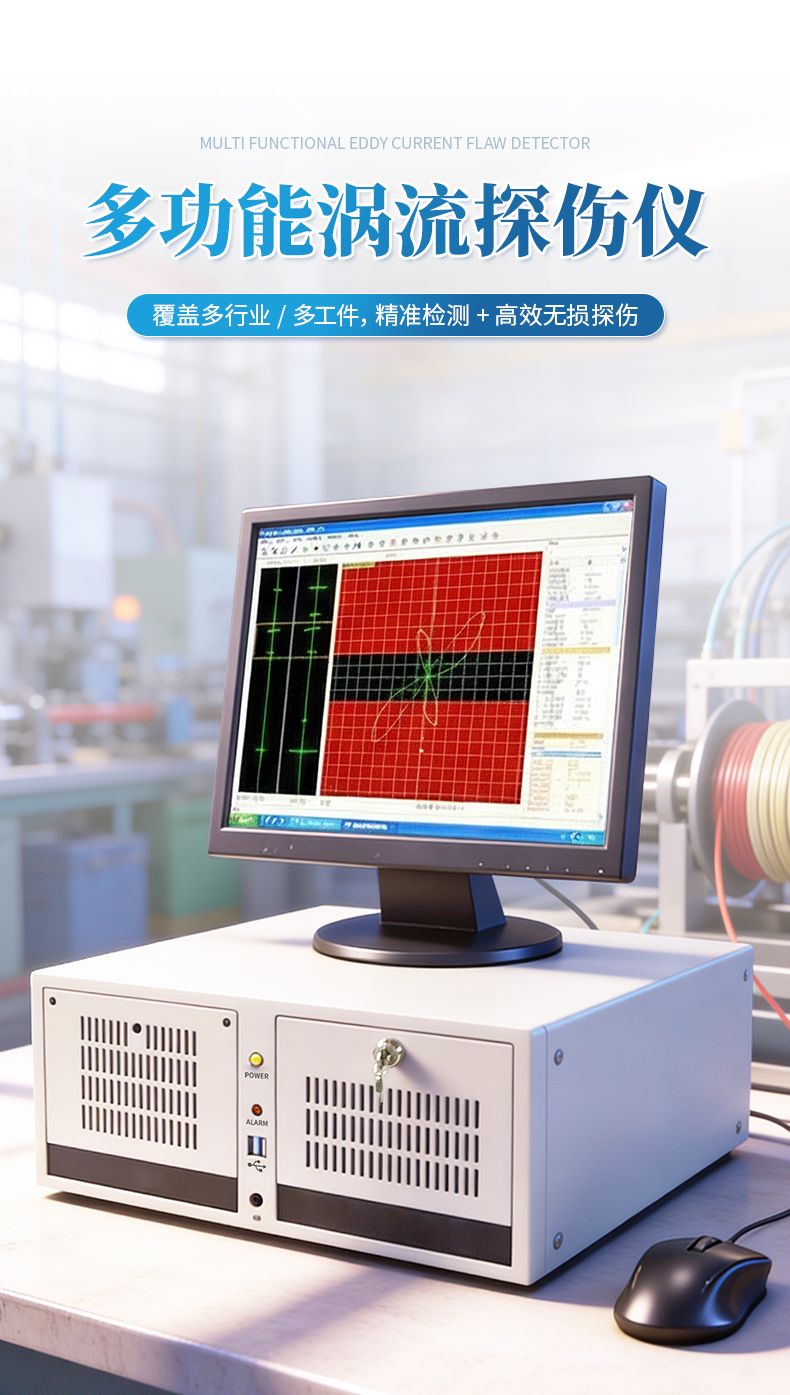

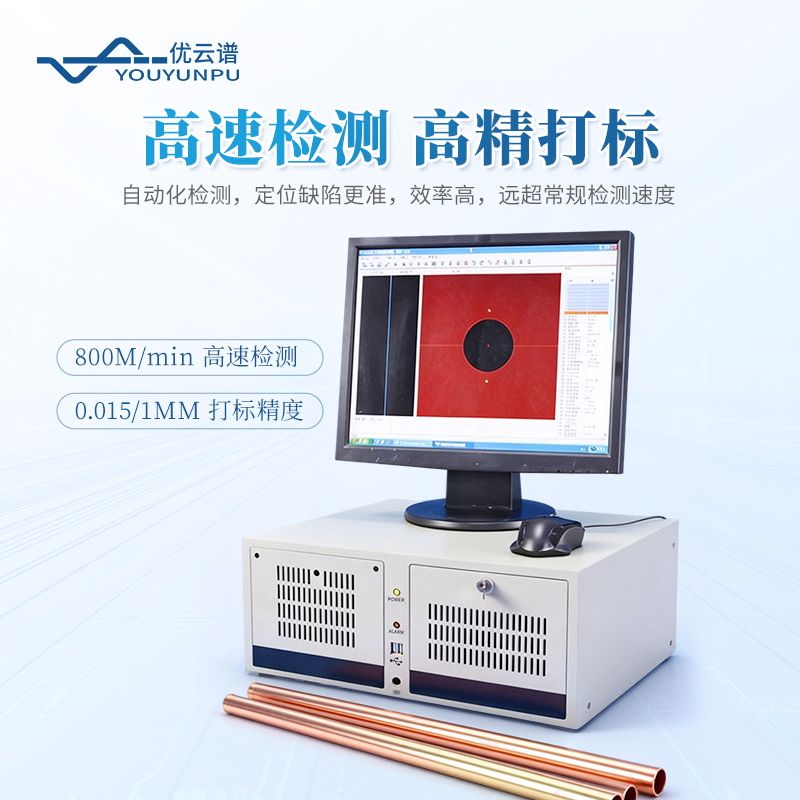

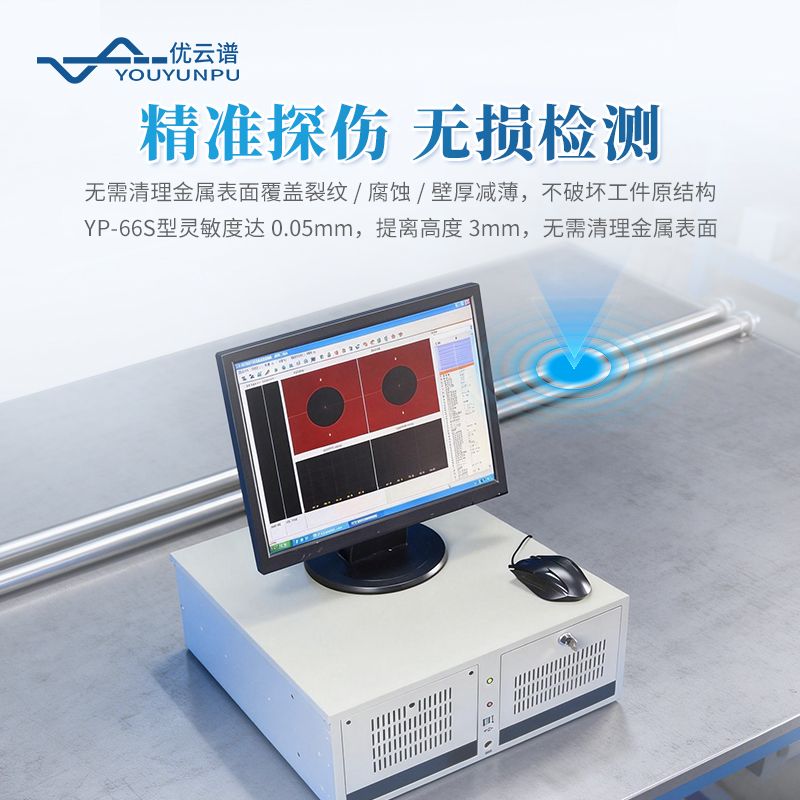

智能高速渦流探傷儀

產品詳情：

       H8C智能高速渦流探傷儀是集數字渦流技術、微處理器技術等領先技術于一體，其檢測速度高達800米每分鐘。采用WINDOWS操作平臺使儀器使用起來更為智能簡便。儀器性能穩定、靈敏可靠，可實現自動化、檢測速度快。專用于高速檢測金屬管、棒、線材的在線高速探傷的渦流檢測設備。

       H8C具有相對獨立的測試通道，可分別驅動兩只不同形式的檢測探頭，兩個檢測通道同時進行數據采集。用于金屬管棒在線、離線檢測，儀器對金屬管、棒、線材的裂紋、暗縫、氣孔、夾雜和開口裂紋等缺陷具有很高的檢測靈敏度。對生產過程中，因工藝突發事件而造成產品的緩傷、長傷均能可靠檢出。

      H8C智能高速渦流探傷儀具有50Hz～10MHz的測試頻率范圍，能夠適應各種不同金屬管道的檢測要求，并且由于采用全數字化設計，能夠在儀器內建立多個標準檢測文件，方便用戶在改換產品規格時調用。DSP/FPGA高速數據處理電路的采用，保證儀器的高采樣率和超低噪聲，預防漏檢或誤報。儀器可選配高精度延時打標電子模塊、磁飽和器以及打標機、探頭架，以便實現金屬管渦流在線自動探傷。系統具有內外時鐘控制的同步報警輸出功能，以及高精度打標標記位置可控制功能?？膳漶詈祥g隙要求低的穿過式傳感器或外穿傳感器、扇形傳感器，安裝方便簡單。

應用領域：

如銅管、銅棒，鋁管、鋁棒，線材拉絲等。

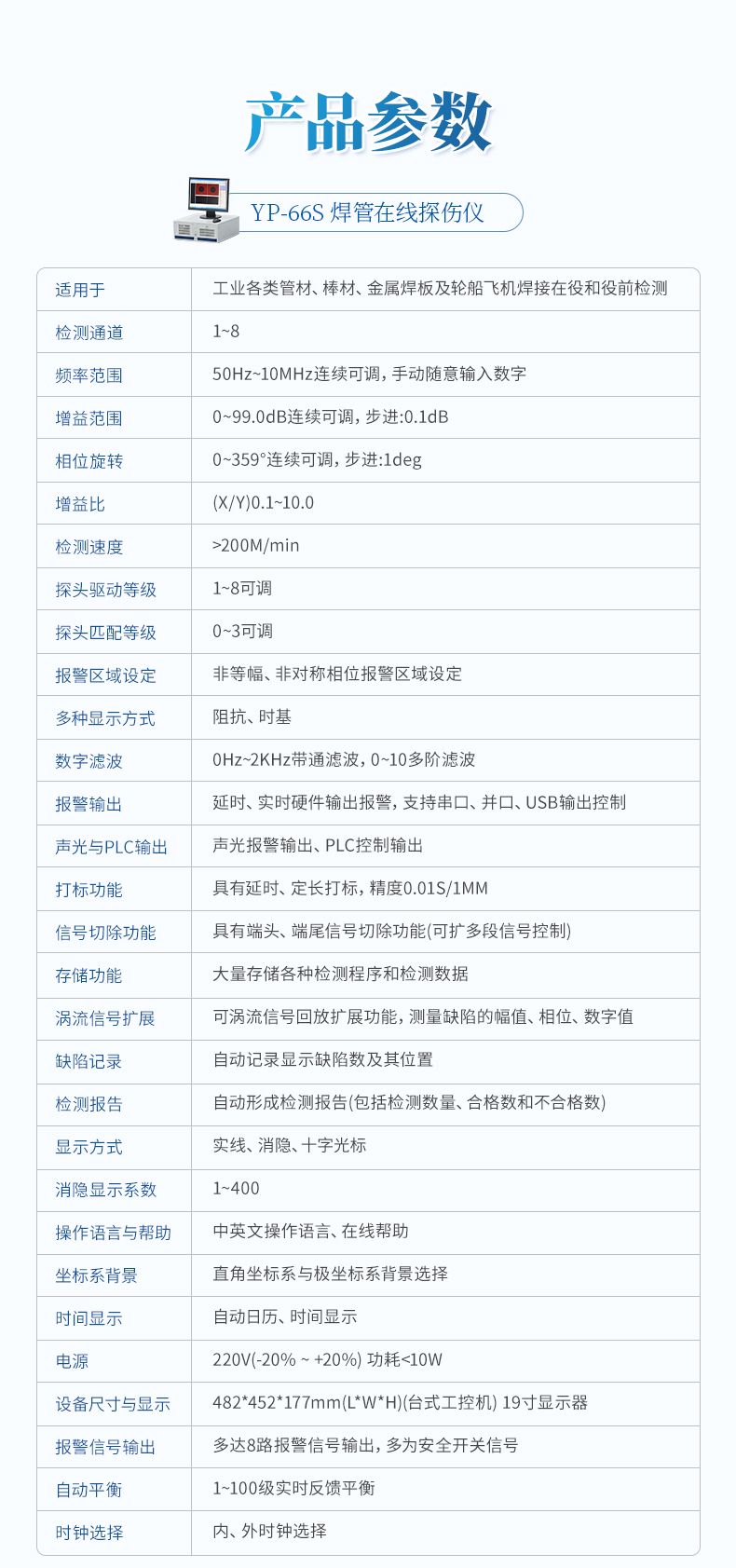

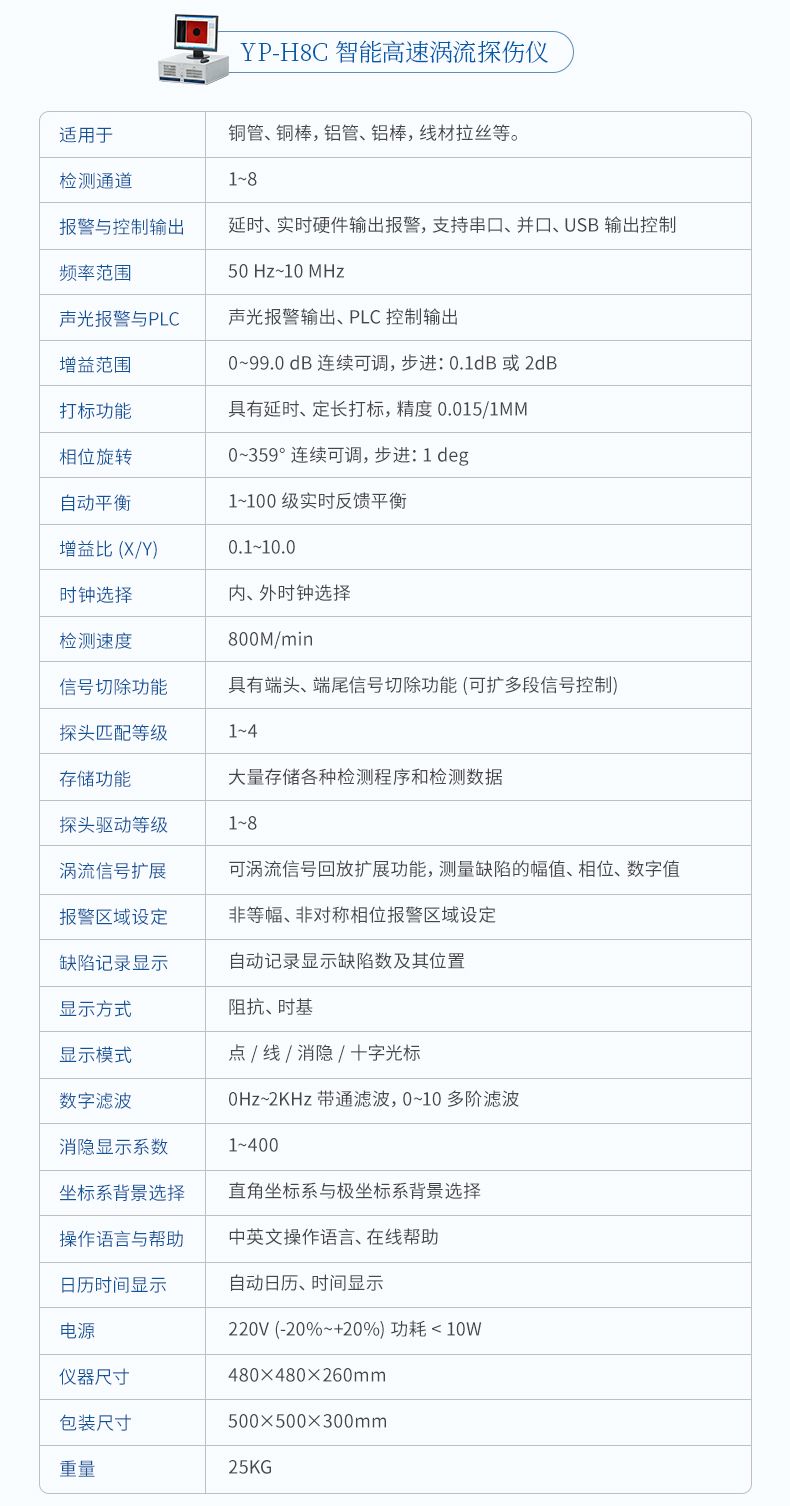

儀器性能參數：

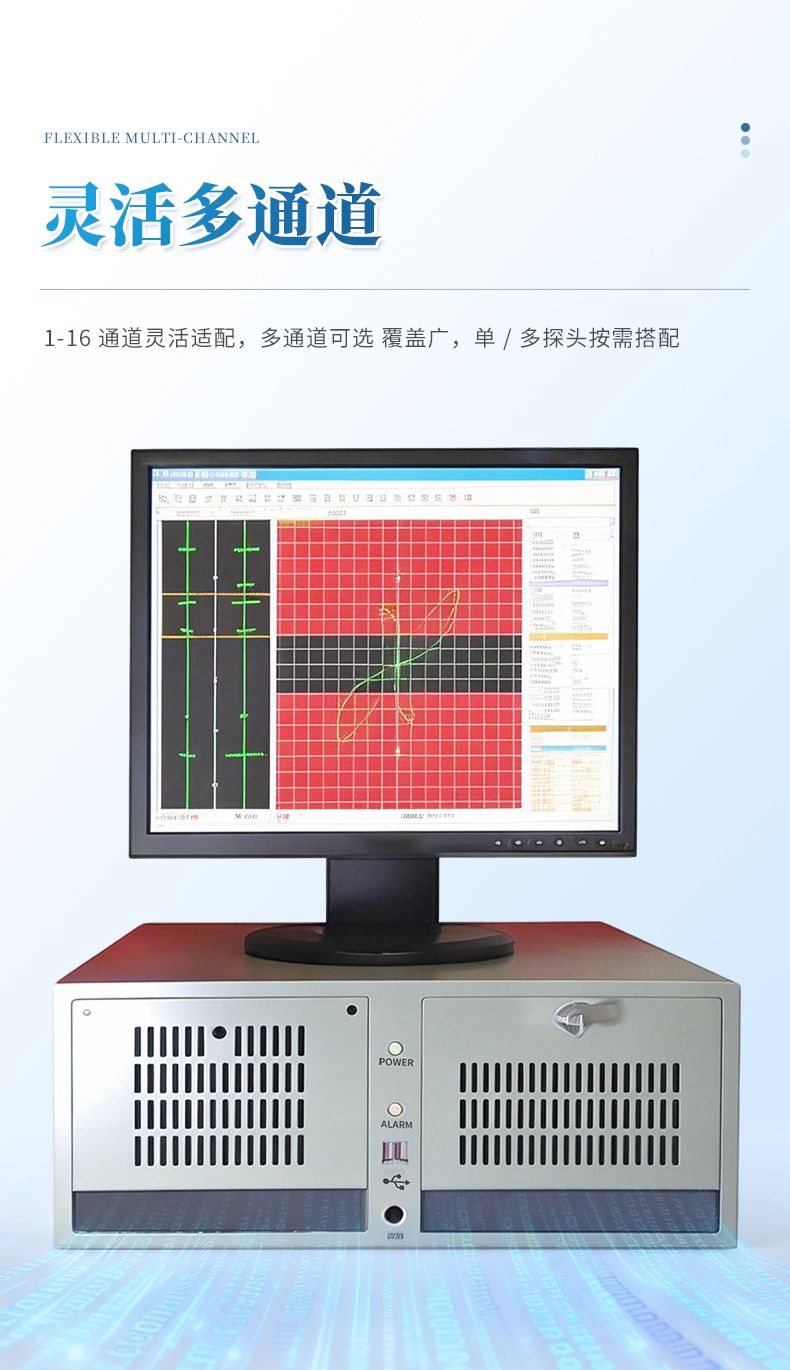

●檢測通道：1～8

●延時、實時硬件輸出報警，支持串口、并口、USB輸出控制

●頻率范圍：50 Hz～10 MHz

●聲光報警輸出、PLC控制輸出

●增益范圍：0～99.0 dB連續可調，步進：0.1dB或2dB

●具有延時、定長打標，精度0.015/1MM

●相位旋轉：0～359°連續可調，步進：1 deg

●自動平衡：1～100級實時反饋平衡

●增益比：(X/Y)0.1～10.0

●內、外時鐘選擇

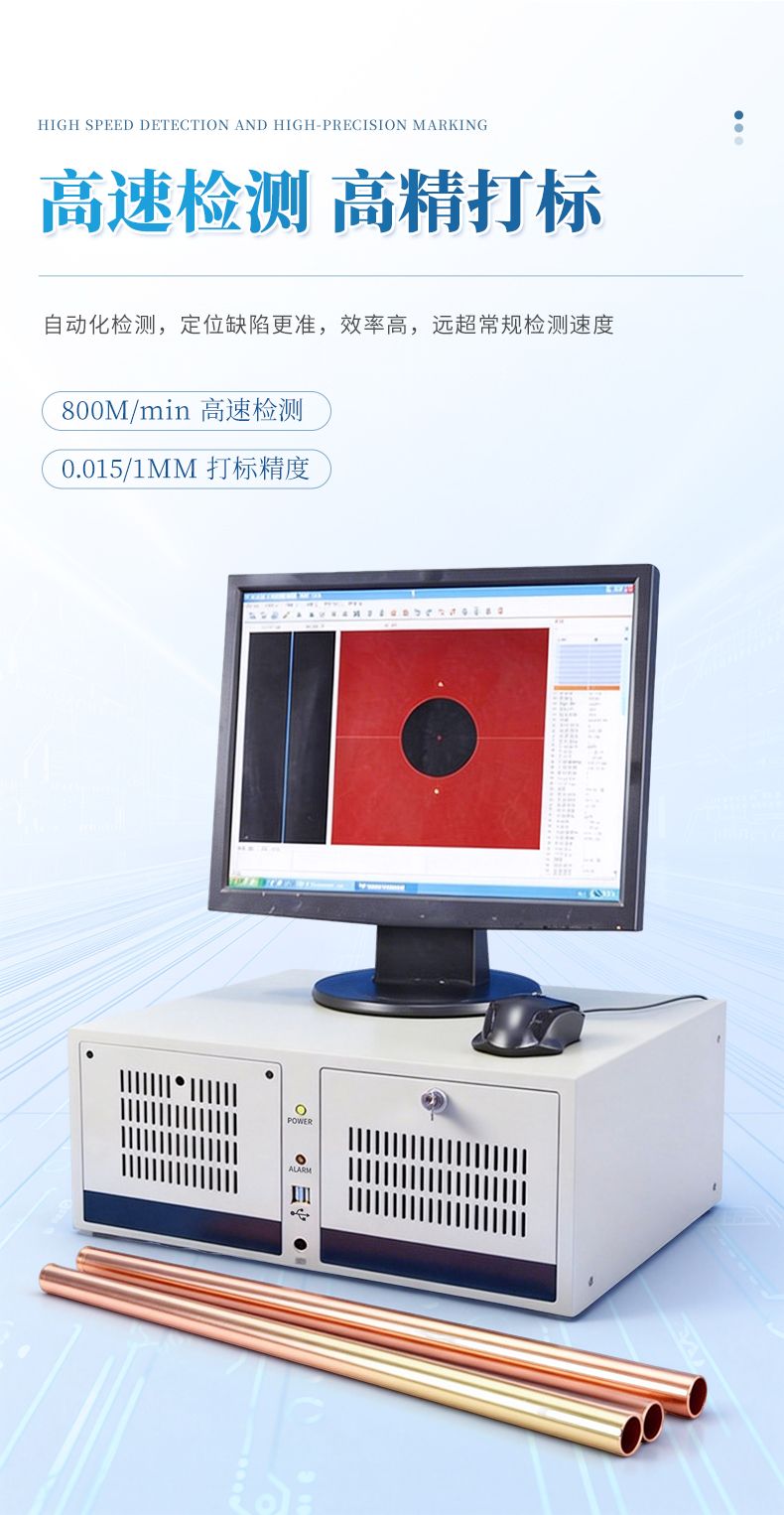

●檢測速度：>800M/min

●具有端頭、端尾信號切除功能(可擴多段信號控制)

●可調探頭匹配等級：1～4

●大量存儲各種檢測程序和檢測數據

●可調探頭驅動等級：1～8

●可渦流信號回放擴展功能，測量缺陷的幅值、相位、數字值

●非等幅、非對稱相位報警區域設定

●自動記錄顯示缺陷數及其位置

●多中顯示方式：阻抗、時基

●顯示模式：點/線/消隱/十字光標

●數字濾波：OHz～2KHz帶通濾波，0～10多階濾波

●顯示方式：實線、消隱、十字光標

●消隱顯示系數：1～400

●直角坐標系與極坐標系背景選擇

●中英文操作語言、在線幫助

●自動日歷、時間顯示

●電源：220V(-20%～+20%)功耗<10W

儀器尺寸：480×480×260mm

包裝尺寸：500×500×300mm

重量：25KG
